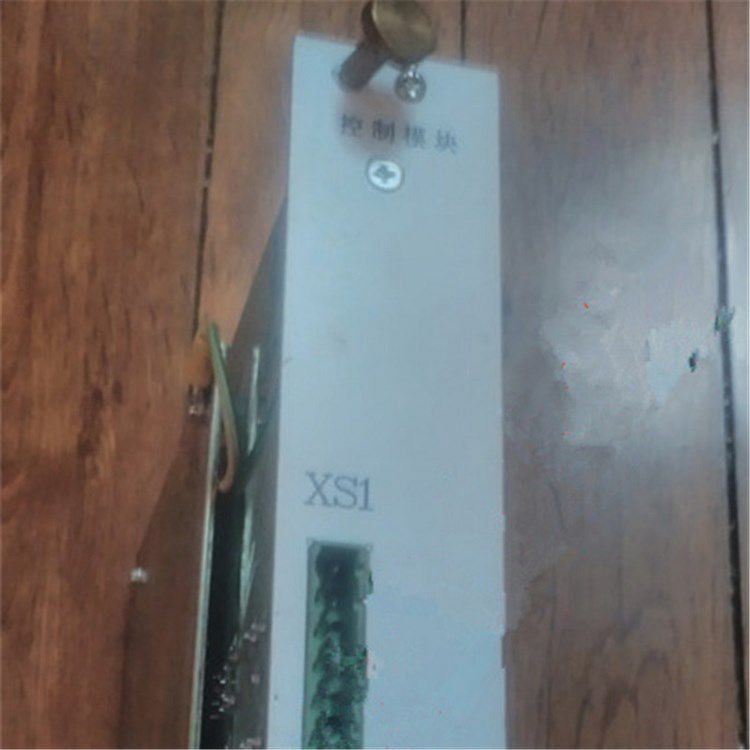

XSI控制模塊當開關處于分閘狀態時，通過菜單整定，選中“漏電試驗”，顯示屏顯示“漏電電阻11k 禁止合閘”，試驗完畢按下“復位”鍵恢復正常工作。

通過菜單整定，選中“短路試驗”，顯示屏顯示“出現故障短路”，試驗完畢按下“復位”鍵恢復正常工作。

在分閘狀態下，顯示漏電電阻值，單控或聯控，電壓值及時間。在合閘狀態下，顯示屏顯示工作電壓，三相工作電流，日期和時間。當出現過載時，屏幕下方出現“過載預警”，過載延時到時，屏幕下方顯示“出現過載故障”。

當開關處于分閘狀態時，發光管指示為紅色光;當開關處于合閘狀態時，發光管指示為綠色光。

電源： 輸入電壓：AC17.5電壓 主電源

輸入電壓：AC28電壓 檢漏電源

本控制模塊可在65%～120%額定電壓范圍內可靠工作。
